| 工作范围 | CNC-K400/750 | CNC-40S/750 |
| 床身上最大回转直径 | φ420m | |
| 通过滑板最大回转直径 |
φ210 295mm大行程 750mm |
|
| X轴(横向)最大行程 | ||
| Z轴(纵向)最大行程 | ||
| 床身 | ||
| 床身导轨宽度 |
335mm 750mm.分体床脚 |
|
| 量大顶尖距 | ||
| 主轴 | ||
| 主轴头型号 | A2-6 | D-6 |
| 主轴内孔锥度 |
MT6〃 φ58mm |
|
| 主轴孔径 | ||
| 主轴转速 | 200-3000rpm | 齿轮箱三档无极变速60-300；250-800；600-2000rpm |
| 主轴电机功率 | 5.5KW变频主电机 | 5.5KW普通主电机 |
| 手动三爪夹头尺寸 | 三爪卡盘φ200mm | |
| 词服轴 | ||
| X轴丝杆/Z轴丝杆(型号) | 2505/3210 | |
| X轴/Z轴电机扭矩(NM) | 5 NM/7.5 NM | |
| 工作精度 | ||
| X/Z轴快速进给速度(m/min) | 6m/min; 8 m/min | |
| 定位精度 | X轴(横向)≤0.01mm,Z轴(纵向)≤0.015mm | |
| 重复定位精度 | X轴(横向)≤0.0075m,Z轴(纵向)≤0.010mm | |
| 圆度 | ≤0.007mm | |
| 直径一致性 | ≤0.03mm/长度300mm | |
| 平面度 | ≤0.02mm/直径300mm | |
| 表面粗糙度(钢件) | ≤Ra3.2υm | |
| 尾座 | ||
| 尾座套简直径 | φ65mm | |
| 尾座套简行程 | 150mm | |
| 尾座顶尖锥孔 | MT4〃 | |
| 一般规格 | ||
| 电源规格(标准配置) | 三相380V50HZ | |
| 外形尺寸mm | 2200×1400×1700 | |
| 净重 | 1700KG | |

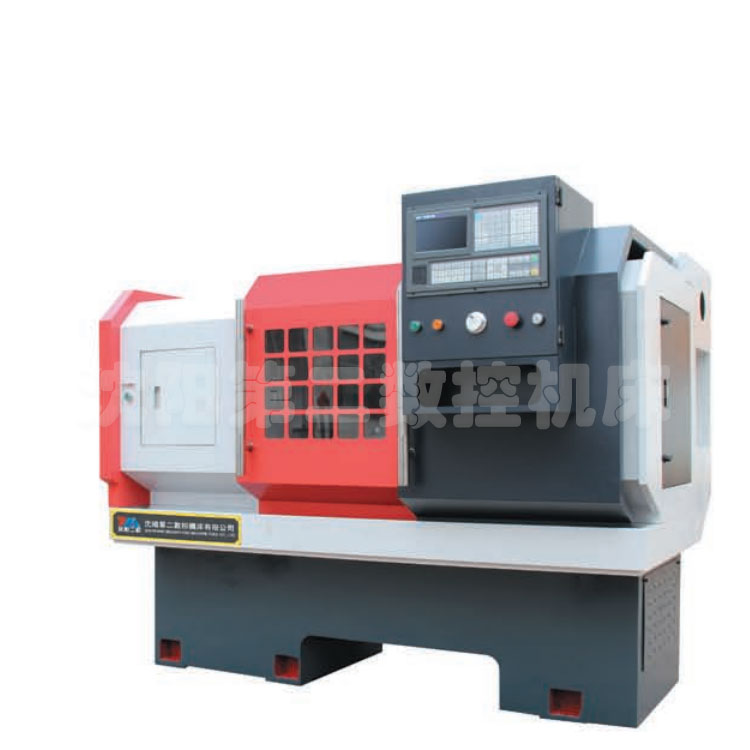

CK6140数控车床
