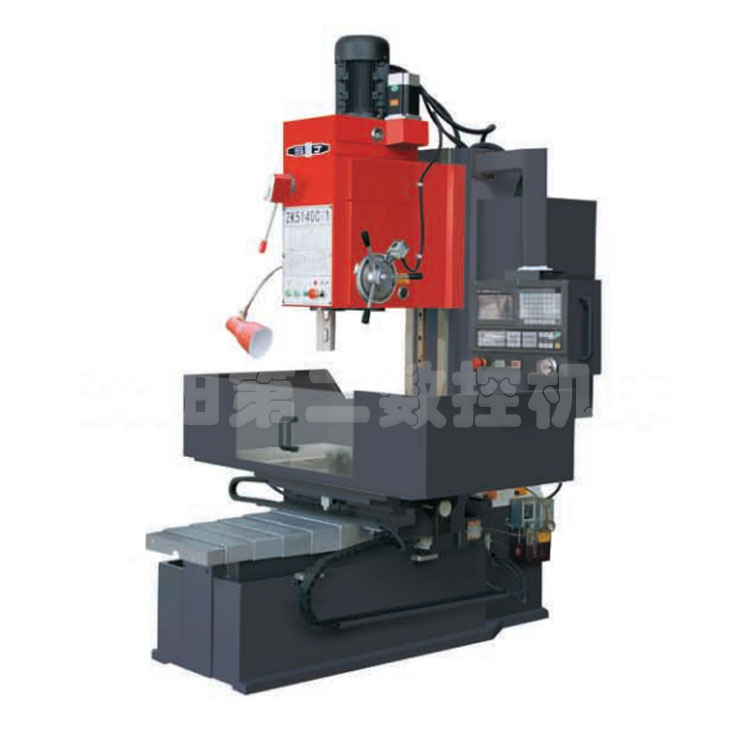

ZK51数控立式钻床_沈阳第二数控机床有限公司

主要技术参数			单位	ZK5140C	ZK5150C	ZK5140C/1	ZK5150C/1	ZK5140C/2	ZK5150C/2	ZK5140C/3	ZK5150C/3	ZK5140C/5	ZK5150C/5
最大钻孔直径			mm	40	50	40	50	40	50	40	50	40	50
最大进给抗力			N	16000	20000	16000	20000	16000	20000	16000	20000	16000	20000
主轴最大输出扭矩			Nm	350	400	350	400	350	400	350	400	350	400
主轴孔锥度			Morse	4	5	4	5	4	5	4	5	4	5
主电机功率			Kw	3		3		3		4		4
主轴变速范围			r/min	31.5-1400		31.5-1400		31.5-1400		31.5-1400(无级变速)
进给范围	工进	X轴、Y轴	mm/min	0.6-3000		0.6-3000		0.6-3000		0.6-3000		0.6-3000
				0.3-2000		0.3-2000		0.3-2000		0.3-2000		0.3-2000
	快进	Z轴	mm/min	6000(9000)		6000(9000)		6000(9000)		6000(9000)		6000(9000)
				3000(4500)		3000(4500)		3000(4500)		3000(4500)		3000(4500)
主轴箱行程			mm	470		470		470		470		470
各轴行程	工作台X轴		mm	600		600		1000		850		1200
	工作台Y轴		mm	400		600		600		800		800
	主轴Z轴		mm	250		250		250		250		250
主轴端面至工作台距离			mm	0-650	0-560	0-650	0-560	0-650	0-560	180-900	90-810	180-900	90-810
控制方式				三轴数控，X、Y轴联动
工作台尺寸			mm	850×450		850×650		1250×650		1100×850		1450×850
定位精度（X、Y）			mm	0.05(0.04)		0.05(0.04)		0.05(0.04)		0.05(0.04)		0.05(0.04)
重复定位精度（X、Y）			mm	0.02(0.015)		0.02(0.015)		0.02(0.015)		0.02(0.015)		0.02(0.015)
外形尺寸			mm	1550×1530×2512		1550×1740×2512		1800×1854×2512		1700×2482×2885		2000×2482×2885
